電流互感器與電壓互感器

一、組合互感器是什么

組合互感器是一種特種變壓器，將一次回路的高電壓或大電流變?yōu)槎位芈返牡碗妷海?/span>100V）或額外二次電流（5A或1A）。

這樣可以使二次外表和維護繼電器等設備與高壓裝置很好的隔脫離，保證作業人員的安全。

同時二次側選用低電壓，小電流的操控電纜銜接，方便，簡略，便于遙控，遙測，以及在不中止一次體系的條件下對二次進行恰當?shù)母膭?dòng)。

同時為了保證設備和人身安全，互感器二次側有必要有一點接地，這樣當互感器一次，二次繞組絕緣損壞時，可防止二次設備上呈現風險的高電壓。

二、組合互感器內的互感器分類

1、電流互感器

電流互感器的作業原理是電磁感應原理，特點是將電流互感器的一次繞組串聯接入被測電路中，對被測電路的電流和電壓影響極小。

電流互感器的二次繞組串聯接入外表和繼電器的電流線圈，構成丈量和維護的交流回路。

運行中，電流互感器二次側不允許開路，因?yàn)樵趻叱龘p耗的情況下，一次測電流和二次側電流在鐵芯中發生的磁勢剛好中和，當二次側開路時，二次側發生的磁勢為0，使鐵芯中的磁通劇增達到飽和狀態 ，鐵芯損耗增大嚴重發熱，會影響繞組絕緣，另外在二次側會感應出很高的過電壓（可達幾千伏），危及人身和設備安全。因而電流互感器二次側不允許裝置熔斷器或空氣開關。

2、電壓互感器

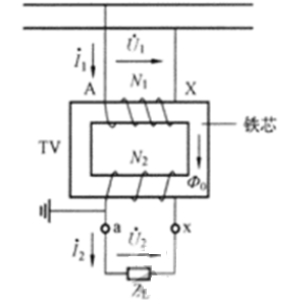

電磁式電壓互感器同樣是電磁感應原理，作業特點是將一次繞組并聯接入被測電路中，二次繞組并聯接入外表和繼電器的電壓線圈，構成丈量和維護的交流回路。

電壓互感器二次繞組的額外電壓一般為100V。電壓互感器二次側不允許短路，因?yàn)槎蝹?cè)如果發生短路必然會發生很大的短路電流，損壞電壓互感器，因而電壓互感器的二次側有必要裝置熔斷器或小型空氣開關。

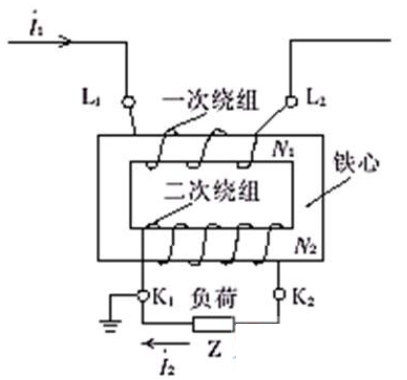

電流互感器原理圖
